巴歇尔槽根据喉道宽分为三种类型:小型(喉道b=25,51,76,152,228),标准型(喉道250~2400mm),大型(喉道2.4m以上)。标准型巴歇尔槽规格如下:

标号 喉道宽(b值,mm) ****流量(m3/h)
6 250 900
7 300 1440
8 450 2268
9 600 3060
10 750 3960
11 900 4500
12 1000 5400
13 1200 7200
14 1500 9000
15 1800 10800
16 2100 12960
17 2400 21600

本公司生产的巴歇尔槽,符合JJG711-90国家检定标准,材质包括不锈钢、玻璃钢、PVC(小型槽)、聚丙烯,配合我司STM系列明渠流量计使用,广泛应用于环保工程、污水处理、市政给排水等。

标准型巴歇尔槽

巴歇尔槽概述

巴歇尔槽(Parshall flume,巴氏槽)的原型是文丘里水槽,后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。1922年F.L.Parshall对此进行了根本性的变革,制作了现在通用的巴歇尔槽。以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽。巴歇尔槽名字是1929年美国土木学会命名的。此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中最普及的水槽。

巴歇尔槽的优点:几乎不受管壁粗糙度等条件变化的影响,测量值的长期变化小;巴歇尔槽的水头损失在非满管流仪表中属于较小的,水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小;



巴歇尔槽结构

       巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的****流量,从“附录一巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。

巴歇尔槽的材质有玻璃钢(FRP)、不锈钢、PVC等。
巴歇尔槽结构


巴歇尔槽尺寸:(摘自JJG 711-90)



喉道段(m) 收缩段(m) 扩散段(m) 墙高
(m)
b(mm) L N B1 L1 La B2 L2 K D

1 25 0.076 0.029 0.167 0.356 0.237 0.093 0.203 0.019 0.23
2 51 0.114 0.043 0.214 0.406 0.271 0135 0.254 0.022 0.26
3 76 0.152 0.057 0.259 0.457 0.305 0.178 0.305 0.025 0.46
4 152 0.305 0.114 0.400 0.610 0.407 0.394 0.610 0.076 0.61
5 228 0.305 0.114 0.575 0.864 0.576 0.381 0.457 0.076 0.77


6 250 0.60 0.23 0.78 1.325 0.883 0.55 0.92 0.08 0.80
7 300 0.60 0.23 0.84 1.350 0.902 0.60 0.92 0.08 0.95
8 450 0.60 0.23 1.02 1.425 0.948 0.75 0.92 0.08 0.95
9 600 0.60 0.23 1.20 1.500 1.0 0.90 0.92 0.08 0.95
10 750 0.60 0.23 1.38 1.575 1.053 1.05 0.92 0.08 0.95
11 900 0.60 0.23 1.56 1.650 1.099 1.20 0.92 0.08 0.95
12 1000 0.60 0.23 1.68 1.705 1.139 1.30 0.92 0.08 1.0
13 1200 0.60 0.23 1.92 1.800 1.203 1.50 0.92 0.08 1.0
14 1500 0.60 0.23 2.28 1.95 1.303 1.80 0.92 0.08 1.0
15 1800 0.60 0.23 2.64 2.10 1.399 2.10 0.92 0.08 1.0
16 2100 0.60 0.23 3.00 2.25 1.504 2.40 0.92 0.08 1.0
17 2400 060 0.23 3.36 2.40 1.604 2.70 0.92 0.08 1.0

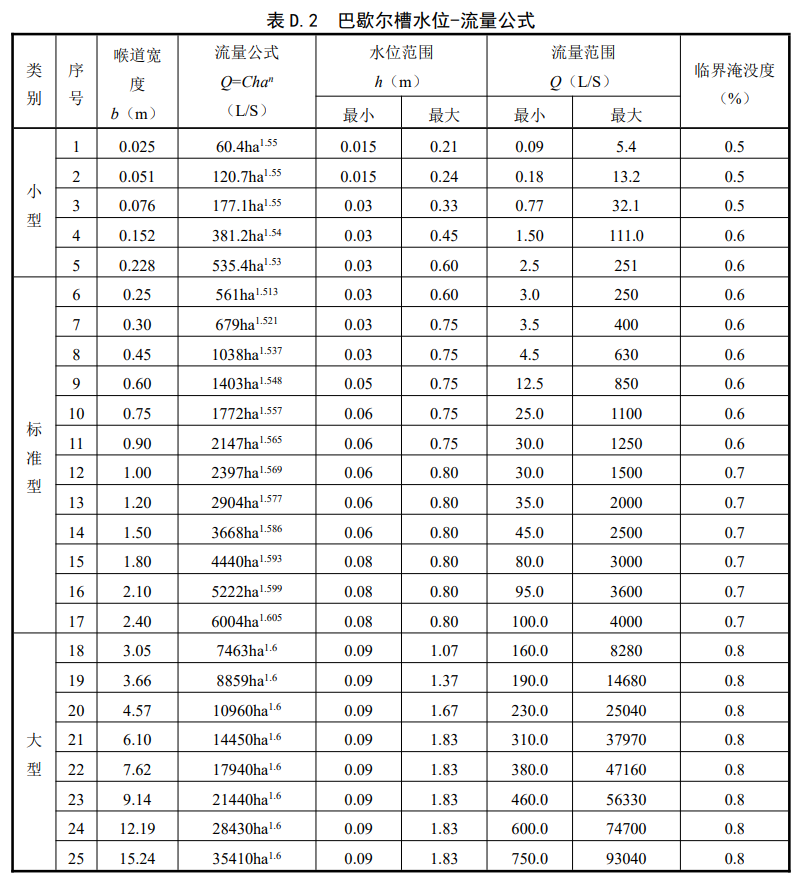

巴歇尔槽水位-流量公式 巴歇尔槽水位流量在线转换

巴歇尔槽水位流量公式



巴歇尔槽安装要求

(1)保持巴歇尔槽下游排放畅通。不积水,如不畅通。保持渠道排污口和巴歇尔槽收缩段平面的水位差大于或等于30CM。
(2)巴歇尔槽前直段有1-3米的距离缓冲区,缓冲渠应和槽子底部水平,有便于超声波的测量。
(3) 必须保证巴歇尔槽下游有水位差,排放畅通,不会积水。
(4)巴歇尔槽的中心线和渠道中心线重合。

安装步骤

第一步:巴歇尔槽放入明渠中,保持槽子水平,巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。 巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。



第二步:在巴歇尔槽左右用混凝土浇灌固定。为保证槽子不变形,大槽子(10#以上)内部要有支撑,或者两侧用轻质材料填充,再浇灌混凝土,保证槽子不凸出。水流必须全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大,用砖垒砌使槽子和砖距离始终保持50-100毫米,然后用水泥砂浆填满。

常见安装方式

巴歇尔槽安装方式
